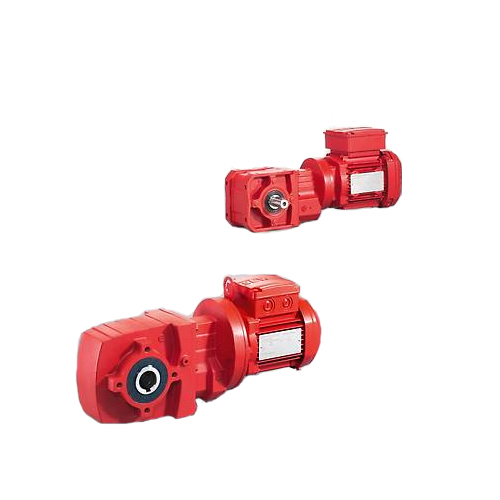

W 系列直角减速机
W系列斜齿轮减速器的特点是无磨损的齿形。它有稳定的动力传输，输送机系统的速度调节稳定。
W系列直角减速机输出扭矩可以选择180 Nm，功率范围为0.09 kW至3 kW。
钢对钢物料组合和特殊齿面啮合允许减速机设计紧凑，从而节省安装空间。
减速机采用铝制壳体，重量轻。而且得益于特殊的齿轮和终身润滑，维护量低，可以长期可靠运行。毫不妥协：SPIROPLAN®减速器适用于大多数的驱动任务，这要归功于其多种设计方案。
运用模块化概念，将W系列减速机与交流电机相连，组合形成W..DR..SPIROPLAN® 直角减速电机，以及与伺服电机相连，组合形成 W..CMP SPIROPLAN® 直角伺服减速电机 。您也可以单独选择符合您要求的 交流电机 或 伺服电机。
直角减速机产品特点
1.无磨损SPIROPLAN® 传动装置（钢对钢物料组合）和特殊齿面啮合
2.优化机械效率，减少能源消耗
3.防振运行/操作
4.减速机速比小，实现高电机功率和高 速度
5.轻质铝箱体
安装
底脚和面的安装孔间距相同，因此可以提供多种安装位置
W10, W20, W30规格减速机安装: 润滑油加注量与这些产品的安装位置无关
技术数据
|
参数 |
单位 |
规格 10, 20, 30, 37, 47 |
规格W10 |
规格W20 |
规格W30 |
规格W37 |
规格W47 |
|
减速机速比 |
i |
3.20 – 75.00 |
6.75 – 75.00 |
6.57 – 75.00 |
6.57 – 75.00 |
3.20 – 69.05 |
3.27 – 74.98 |
|
输出扭矩 |
Nm |
25 – 180 |
25 |
40 |
70 |
110 |
180 |
|
电机功率范围 |
kW |
0.09 – 3.0 |
0.09 – 0.12 |
0.12 – 0.37 |
0.12 – 0.75 |
0.12 – 1.5 |
0.12 – 3.0 |
可用变体
1.底脚或法兰安装
2.B5或B14法兰安装
3.实心轴或空心轴
4.转接器安装
异步电机安装
1.对于W10, W20, W30规格减速机: 电机直连安装
2.对于W37, W47规格减速机:电机法兰安装
可用选件
1.MOVIMOT® 变体, 如作为带集成式变频器的直角减速机
2.MOVI-SWITCH® 变体, 如作为带集成式开关和防护功能的直角减速机
应用领域
1.内部物流中的小型快速输送带
2.辊道输送机
3.带式输送机
4.碎屑输送机
5.规格 W10, W20, W30: 适合对噪音敏感的工作环境
6.规格 W37, W47:轴安装设计，适合食品饮料业中对卫生有要求的场合
